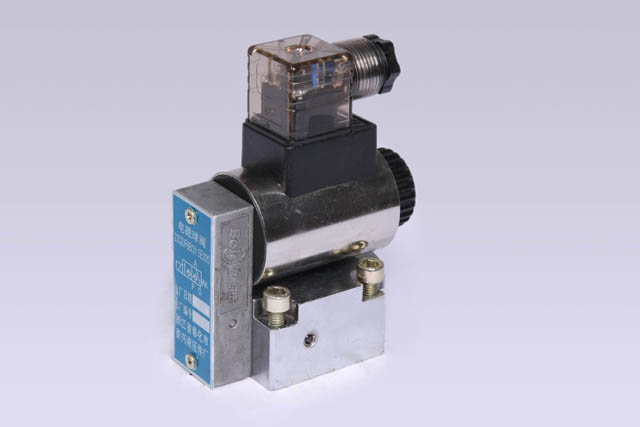

(一)、用途

    1、23QDF6型球式電磁換向閥適用于以各種礦物油為工作介質的二通插裝閥組件，以實

現無泄漏的先導控制。在滿足降壓一流量特性要求時，也可作為其他執行機構的方向控制。

    2．W23QDF6型球式電磁換向閥，選用耐蝕性能優良的材料制造，采用特殊工藝處理。也適用于非礦物油的工作介質使用。如乳化液、高水基液壓油，甚至氣動控制系統中。

(二)、結構

    3．球式電磁換向閥由電磁鐵和換向閥組成。通過杠桿連接使電磁鐵輸出的推力放大，電

磁鐵推桿位移使閥芯換向。

    4．閥芯采用優質材料的高精度鋼球，無軸向密封長度。換向過程中不易造成困液流力產

生的徑向卡緊，故具有換向可靠和換向工作頻率高的特點。

    5．換向閥采用卸荷結構，能自動平衡系統工作介質壓力變化對閥芯軸向作用力的影響。

始終保持閥芯處于恒定密封力的密封狀態。

    6．應注意在閥芯換向過程中會出現短暫的三個油口相溝通的情況。

    7．換向閥為板式連接，尺寸符合DIN24340。

(三)、型號及主要技術參數

   8．型號含義

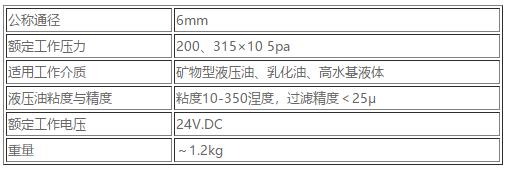

    9.主要技術參數：

    10.閥芯機能

    11.在下列條件下，連續換向2×10(4)次可靠無誤。

    (1)在額定工作壓車承載下；

    (2)在85%額定工作電壓工作下：

    (3)在通電持續率為60%時，換向閥的換向頻率為120次／分；

    (4)在環境溫度為+40℃時；

（四）訂貨需知

    12.訂貨時須注明產品名稱、型號、閥芯機能、額定工作壓力和訂貨數量，如需適用非礦物油工作介質（如乳化液、高水基液體）使用的，應在型號前加注W。

    例：需訂二位三通球式電磁換向閥10個，公稱能徑6毫米，常開型，額定工作壓力315×10 5 帕，工作電壓為直流24伏，則可寫成23QDF6K/315E24×10。

    13.如有特殊要求，請在訂貨時提出。

    14．使用環境溫度為一20℃至+40℃，相對溫度≤95%，無雨雪侵蝕及爆炸氣體的場合。

    15．電磁鐵的額定工作制為長期工作制。

    16．通電持續率為60%時，電磁閥的額定換向率為12012．電磁鐵工作電壓變化范圍為額定工作電壓的+6%至一15%。

次／分。
